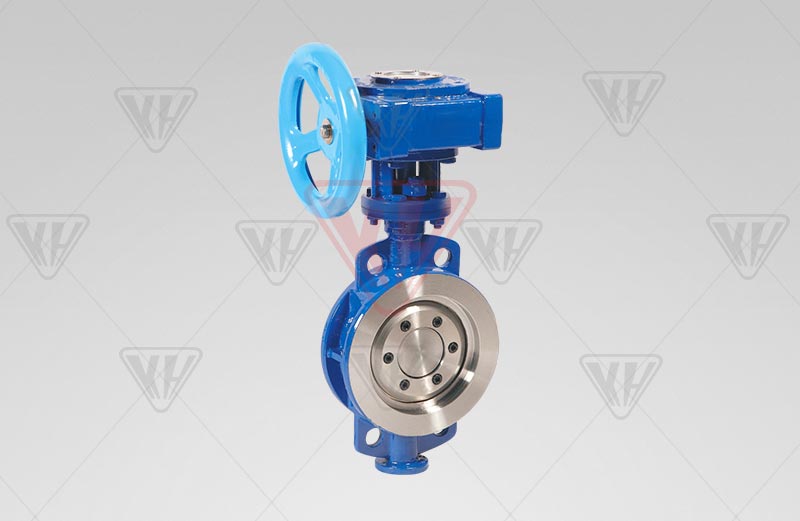

对夹式金属硬密封蝶阀

产品型号：D373W/H
公称通径：DN50~1200mm
公称压力：PN0.6~10.0MPa
适用温度：≤400℃
适用介质：水、油、气、醋酸类、硝酸类等其他介质
阀体材质：WCB CF8 CF8 铬钼钢低温钢镍合金
驱动方法：蜗轮传动、电动、气动、液动
设计规范： GB/T 12238 API609
结构长度： GB/T 12221 API609 ASME B16.10
法兰毗连： GB/T 9113 API609 ASME B16.5 ISO5752
试验与磨练：GB/T 13927 API598

产品详情

对夹式金属硬密封蝶阀产品用途】

接纳细密的J形弹性密封圈和三偏心多条理金属硬密封结构，被普遍用于介质温度≤400℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调理流量和载断流体使用。

【对夹式金属硬密封蝶阀产品特点】

1、对夹金属多条理密封蝶阀对夹毗连结构简朴，利便装置与拆卸，重量轻的特点。金属硬密封蝶阀接纳三偏心密封结构，阀座与蝶板险些无磨损，具有越观越紧的密封功效。

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温顺高温的情形下，均具有优良的密封性能，具有耐侵蚀,使用寿命长等特点。

3、蝶板密封面接纳堆焊钴基硬质合金，密封面耐磨损，使用寿命长。

4、大规格蝶板接纳绗架结构，强度高，过流面积大，流阻小。

5、金属硬密封蝶阀具有双向密封功效，装置时不受介质流向的限制，也不受空间位置的影响，可在任何偏向装置。

6、驱动装置可以多工位(旋转90°或180°)装置，便于用户使用。

【对夹式金属硬密封蝶阀形状尺寸】

PN（6、10）MPa

公称通径 DN	形状尺寸					毗连尺寸
	L	H	D73H/D373H/D673H/D973H			PN0.6MPa		PN1.0MPa
	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	43	112	350	180	200	110	4-14	125	4-18
65	46	115	370	180	200	130	4-14	145	4-18
80	64	120	380	180	200	150	4-18	160	8-18
100	64	138	420	180	200	170	8-18	180	8-18
125	70	164	460	180	200	200	8-18	210	8-18
150	76	175	555	270	280	225	8-18	240	8-22
200	89	208	605	270	280	280	12-18	295	8-22
250	114	243	680	270	280	335	12-22	350	12-22
300	114	283	800	380	420	395	12-22	400	12-22
350	127	310	835	380	420	445	16-22	460	16-22
400	140	340	915	450	470	495	16-22	515	16-26
450	152	380	960	480	490	550	16-22	565	20-26
500	152	410	1020	480	490	600	20-22	620	20-26
600	178	470	1225	480	490	705	20-26	725	20-30
700	229	550	1355	640	660	810	24-26	840	24-30
800	241	640	1470	640	660	902	24-30	950	24-33
900	241	710	1545	750	860	1020	24-30	1050	28-33
1000	300	770	1795	850	900	1120	28-30	1160	28-36
1200	360	890	1965	850	900	1340	32-33	1380	32-39
