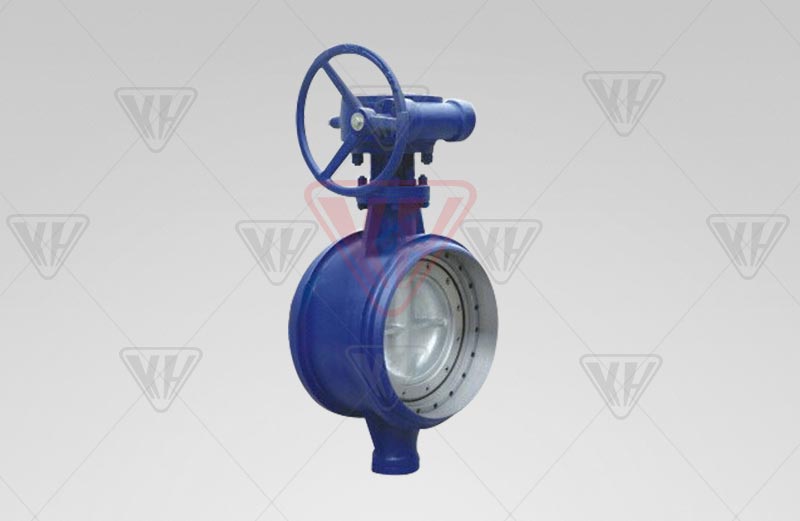

双向压蝶阀
产品型号：SD363H/Y/F
公称通径：DN100～1200mm、NPS4"～48"
公称压力：150Lb磅级/PN25
适用温度：碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质：水、蒸汽、热水、油品
驱动形式：蜗轮传动、电动、气动、液动
焊接标准：GB12224、ANSI B16、25、DIN2559
产品详情

一、SD363H焊接双向压蝶阀产品概述

       我公司引进能够外洋先进手艺的基础上，接纳细密的J形弹性密封圈和三偏心多条理金属硬密封结构，被普遍用于治金   、电力、石油化工、以及给排水和市政建设等工业管道上，作调理流量和载断流体使用。该阀接纳三偏心结构，阀座与碟板密封面均接纳差别硬度和不锈钢制作，具有优异的耐侵蚀性，使用寿命长，本阀军邮双向密封功效，产品切合国家GB/T13927-92阀门压力试验标准。



二、SD363H焊接双向压蝶阀产品特点

１、接纳三偏心蝶阀堪称顶尖历程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。

２、由于接纳焊接结构，使阀门与管道平面抵达永世性的零走漏。

３、此阀无法兰，对管道和保温包扎带来了很大的利便和雅观。



三、SD363H焊接双向压蝶阀主要手艺参数

公称通径DN（mm) DN100～1200mm、NPS4"～48"
公称压力PN（Mpa) 强度试验(1.5×PN)密封试验(1.1×PN)
适用温度 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质 水、蒸汽、热水、油品
驱动方法 蜗轮传动、电动、气动、液动
压力品级 ANSI 150Lb磅级/PN25
焊接标准 GB12224、ANSI B16、25、DIN2559

 SD363H焊接双向压蝶阀主要零部件质料



零件名称 质料
阀体 碳钢、不锈钢、铬铝钢
蝶板 碳钢、合金钢、不锈钢
阀座 3不锈钢、钴基硬质合金
轴套 不锈钢
阀杆 不锈钢、特殊质料
填料 柔性石墨

 D363H/663H/963H/-10/16/25/40/C、P、RSD363H焊接双向压蝶阀毗连尺寸

公称通经 主要尺寸 公称通经 主要尺寸
in DN(mm) L H1 H in DN(mm) L H1 H
4 100 190 270 370 18 450 330 535 820
5 125 200 295 390 20 500 350 560 900
6 150 210 308 416 24 600 390 630 980
8 200 230 370 530 28 700 430 670 1100
10 250 250 450 580 32 800 470 800 1300
12 300 270 465 630 36 900 510 850 1370
14 350 290 475 595 40 1000 550 880 1480
16 400 310 505 755 48 1200 630 1000 1690
