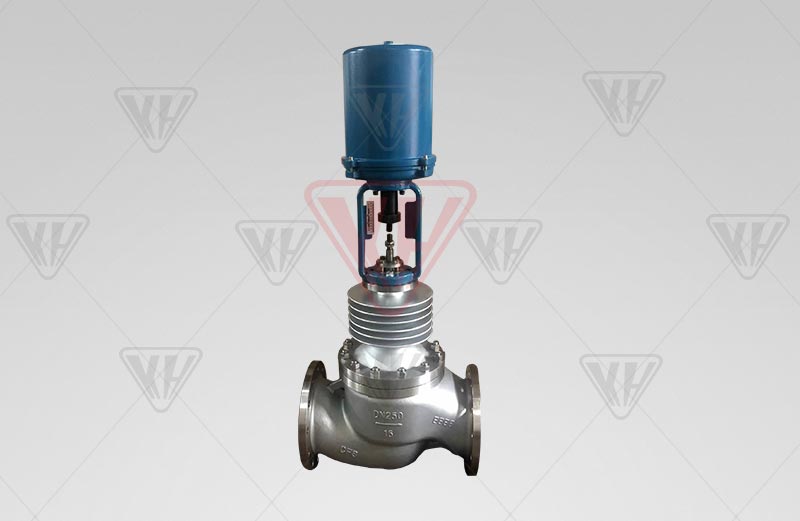

电子式电动套筒调理阀
产品型号：ZDLM
公称通径：DN25~300mm
公称压力：ANSI 125~600；JIS 10~40K；PN1.6~6.4MPa
主要材质：铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
驱动方法：电动
设计标准：GB/T17213
磨练标准：GB/T4213法兰标准：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
产品详情

       ZDLP电子式电动单座调理阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成（也可配其它品牌直行程执行机构）。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号（4-20mADC或1-5VDC）及电源即可控制阀门开度，抵达对压力、流量、液位、温度等工参数的调理。具有行动迅速、连线简朴、流量大、体积小、调理精度高等特点� ？刂凭群托阅鼙菵KZ型有显着提高。

       单座阀适用于对泄露量求严酷、阀前后压差低及有一定粘度的场合。普遍应用于电力、冶金、化工、石油、环保、轻工、装备等行业。

1、主要手艺参数

型号 额定输着力N 速率mm/s 手艺参数
PSL 361L PSL 361L PSL 361L PSL 361L
201 361LSA-08
361LXA-08 		1000 800
800 		0.25 4.2
4.2 		电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
（信号线用屏障线）
输出信号：DC4～20mA
防护品级：IP67
带手轮
 电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
（信号线用屏障线）
输出信号：DC4～20mA
防护品级：相当IP55
隔爆标记：ExdⅡBT4
带手柄
202 361LSA-20
361LXA-20 		2000 2000
2000 		0.50 2.1
2.1
204 361LSB-30
361LXB-30 		4500 3000
3000 		0.50 3.5
3.5
208 361LSB-50
361LXB-50 		8000 5000
5000 		1.00 1.7
1.7
312 361LSC-65 12000 6500 0.60 2.8
325 361LSC-99 25000 10000 1.0 2.0



2、性能指标

项目 指标值
基本误差％ 配361L 2.0； 配PSL 0.1
回差％ 2.5
死区％ 1.0
始终点误差％ 电开 始点 ±2.5
终点 ±2.5
电关 始点 ±2.5
终点 ±2.5
可调规模 30：1
额定行程误差％ 2.5
允许泄量L/H 单密封切合JB/T7387-94 IV级 小于阀的额定容量×10-4
双密封切合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3



3、允许压差

公称通径（mm） 25 40 50 65 80 100 150 200 250 300
阀座直径（mm） 25 32 40 50 65 80 100 125 150 200 250 300
执行机构 允许压差△P（MPa）
配PSL PSL202 6.4
3.14 		6.4
1.92 		6.4
1.23 		5.1
0.78
PSL204 4.31 2.76 1.76 6.4
1.04 		6.4
0.69 		5.62
0.44
PSL208 1.86 1.23 0.78 6.4
0.50 		5.31
0.35 		3.97
0.20
PSL320 1.26
 0.87 0.49 6.4
0.32 		4.14
0.22
配361L 361LSA-20 6.4
3.14 		6.4
1.92 		6.4
1.23 		6.4
0.78
361LSB-50 6.4
1.16 		6.4
0.76 		6.25
0.49
361LSC-65 6.4
0.64 		4.32
0.41 		3.23
0.28
361LSC-99 0.63 0.44 0.25 3.31
0.16 		0.27
0.11

注：
1、统一格内上排为双密封型允许压差，下排为单密封型允许压差。
2、现实设置需凭证详细工艺参数确定。若是允许压差不清晰或****事情压差凌驾列表规模，请与我们联系，接纳适当要领可解决。


4、形状尺寸

公称通径(mm) 25 40 50 65 80 100 150 200 250 300
L(mm) PN1.6MPa 184 222 254 276 298 352 451 600 720 820
PN4.0MPa 197 235 267 292 317 368 473 600 760 850
PN6.4MPa 210 251 286 311 337 394 508 650 800 870
H1(mm) 72 87 92 105 110 127 174 209 300 350
配PSL H(mm) 通俗型 750 765 767 845 857 875 1025 1045 1252 1545
散热片型 900 930 937 1025 1042 1085 1285 1305 1805 1825
D(mm) 176 225
重量(KG) 23.5 33.5 40.5 69 84 112 189 262 415 635
配361L H(mm) 通俗型 513 650 652 770 782 800 1080 1125 1345 1365
散热片型 663 815 822 950 967 1010 1340 1385 1625 1645
D(mm) 225 310
重量(KG) 31 49 56 84 99 127 242 315 463 683
