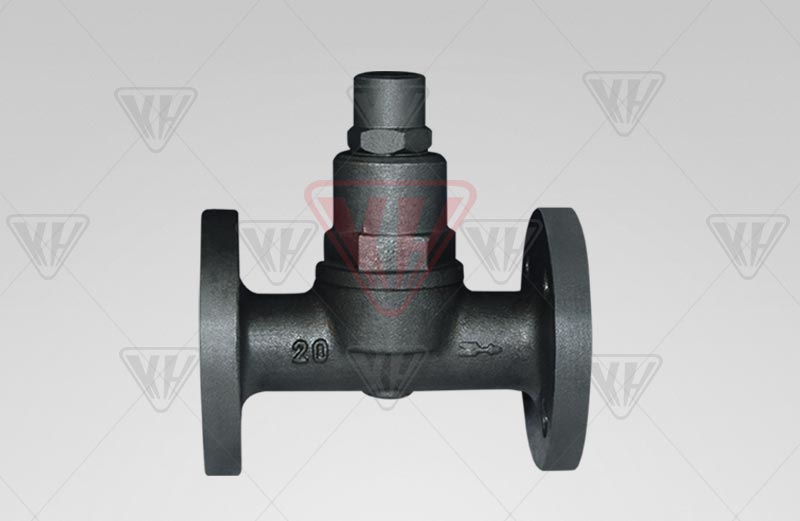

双金属温调式
产品型号：TB6
公称通径：DN15~50mm
公称压力：PN0.01~1.6MPa
事情温度：≤350℃
主要材质：锻钢、不锈钢、钛合金钢、铬钼钢、低温钢
驱动方法：手动
设计规范：GB/T 9093
结构长度：GB/T 12250
螺纹毗连：ISO 228
法兰毗连：JB/T 79,GB 9113,ANSI B16.34
试验与磨练：GB/T 13927
产品详情

[基本信息]
      事情原理：该阀凭证温度的转变造成感受温双金属汽的变形，从而驱使阀芯作主复移位启闭阀座孔，抵达阻汽排放。

公称压力
 PN20
 PN50
防气阻功效
 膜盒自控或手动
 手动
PMA最高允许压力 2.0MPa@38℃
 4.7MPa@93℃
PMO****事情压力 1.6MPa@149℃ 3.8MPa@315℃
TMA最高允许温度 427℃@0.6MPa 427℃@2.9MPa
TMO最高事情温度
 427℃@0.6MPa 427℃@2.9MP


[阀门特点]

       热敏感元件接纳入口质料，迅速度高结实耐用。阀前始终备凝聚水，形成水封，无新鲜蒸汽走漏。排气性能好，抗水击，并可恣意角度装置。

[顺应工况]
       该阀适用于蒸汽主管线和过热蒸汽管线，能自动扫除凝聚水的排放温度，节能效果好。

[主要外型及毗连尺寸]

产品型号 公称通径        （DN） 毗连方法 使用压力        （MPa） 最高允许温度（℃） 调解温度规模（℃） 外型尺寸 参考重量        （Kg）
L H1 H2 W
TB6 15～20 螺纹 0.01～1.6 220 50～180 90 108 25 63 1.8
25 95
TB6F 15～20 法兰 0.01～1.6 220 50～180 150 108 25 63 3.2
25 160 3.9
32～50 230 5.6
TB6W 15～20 承插焊 0.01～1.6 220 50～180 90 108 25 63 1.8
25 95
TB11 15～20 螺纹 0.01～1.6 220 50～190 90 108 25 63 1.8
25 95
TB11F 15～20 法兰 0.01～1.6 220 50～190 150 108 25 63 3.2
25 160 3.9
32～50 230 5.6
TB11W 15～20 承插焊 0.01～1.6 220 50～190 90 108 25 63 1.8
25 95
TB3 15～20 螺纹 0.01～1.6 350 50～190 80 90 23 56 1.5
25 85
TB3F 15～20 法兰 0.01～1.6 350 50～190 150 90 23 56 3.3
25 160 4.2
TB3W 15～20 承插焊 0.01～1.6 350 50～190 80 90 23 56 1.5
25 85
TB5 15～20 螺纹 0.01～2.1 350 50～200 80 90 23 56 1.5
25 85
TB5F 15～20 法兰 0.01～2.1 350 50～200 150 90 23 56 3.3
25 160 4.2
TB5W 15～20 承插焊 0.01～2.1 350 50～200 80 90 23 56 1.5
